ED5YAP

Repetidor analógico VHF IC-RP-1510

Esta estación repetidora, es un R-1, que recibe en 145.025 mhz (con el tono 88.5) y emite en 145.625 mhz, se encuentra ubicado en el Alto del Pino en el termino municipal de Serra a 716 m de altitud en la Sierra Calderona.

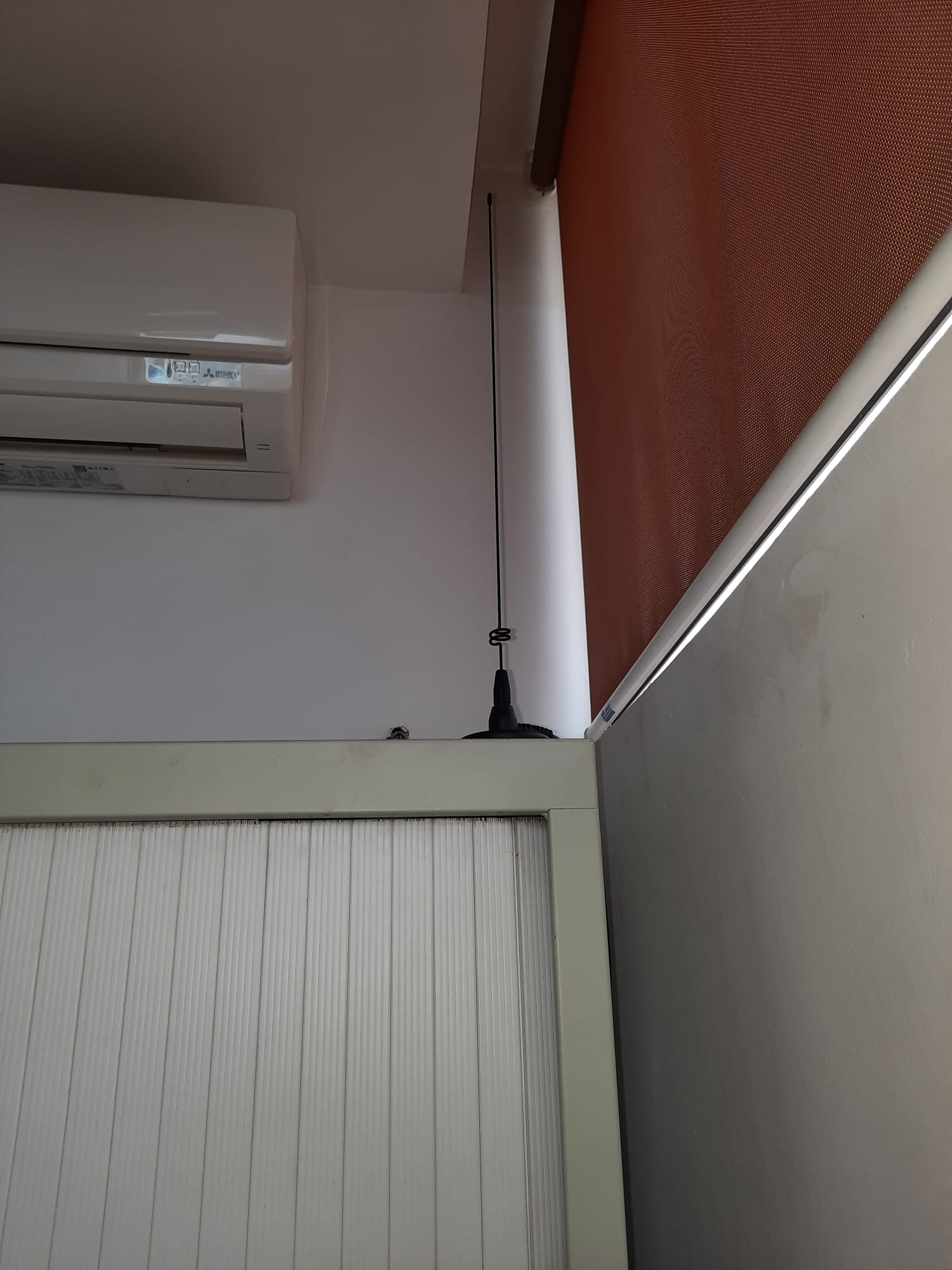

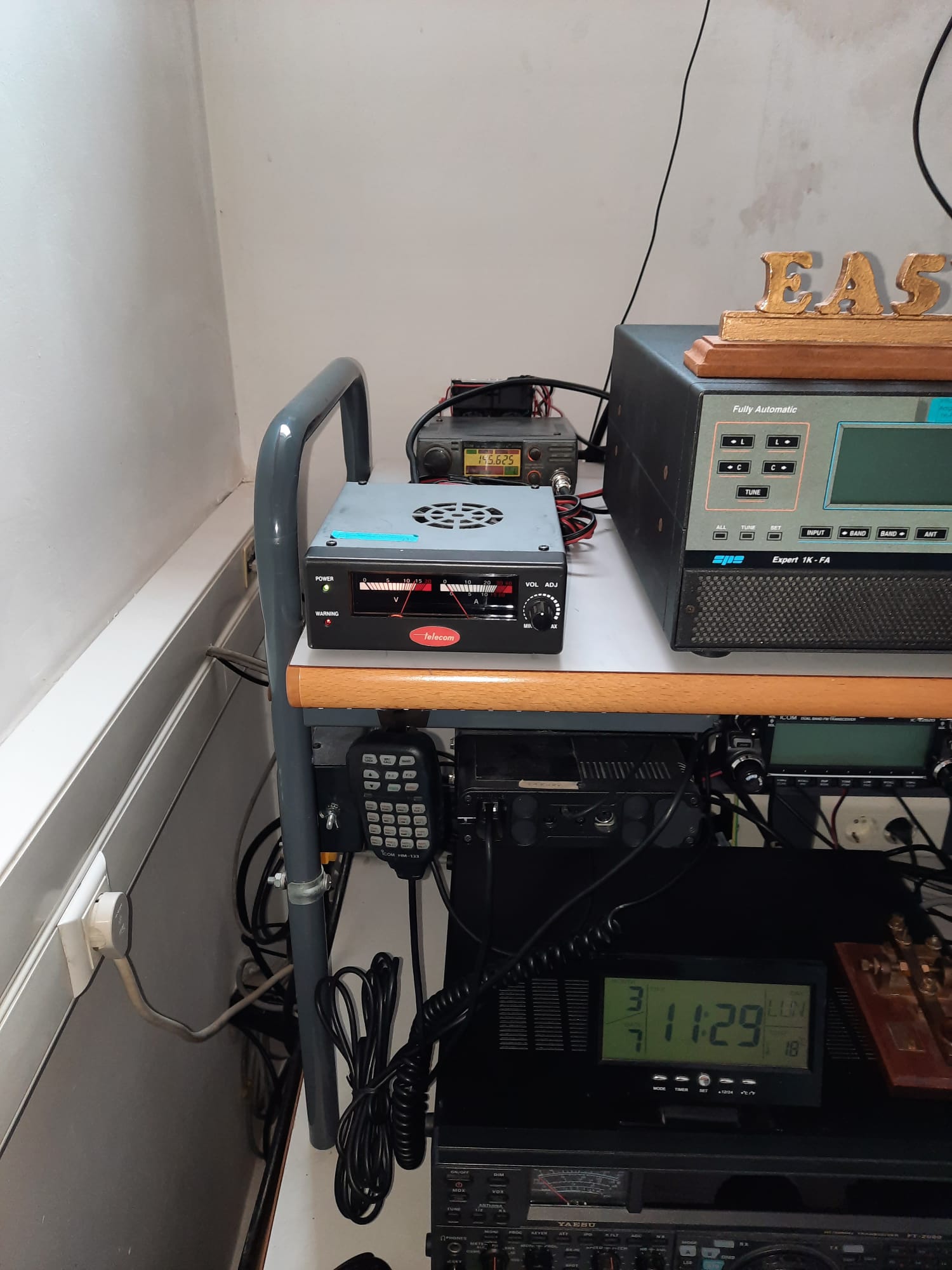

NOVEDAD..... Este Repetidor esta Linkado a Internet, ED5YAP-R, Se puede utilizar siempre que se tenga la Aplicacion de Echolink y se este dado de alta,  en cualquier telefono u ordenador que admita la aplicacion la cual es Gratuita, desde cualquier parte del mundo en el que tengais acceso a Internet

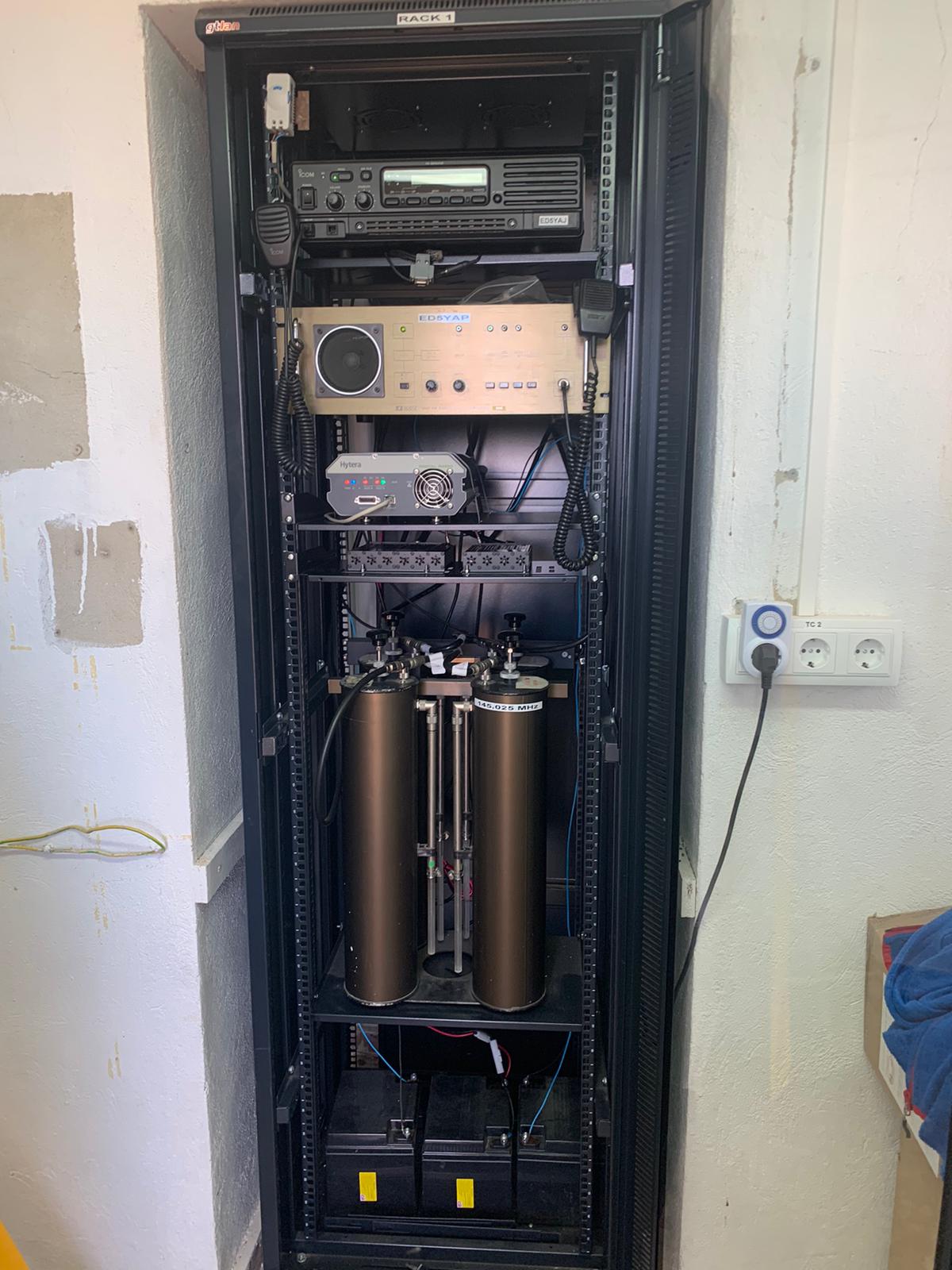

Utiliza dos filtros mecánicos enfasados, para discriminar las interfererencias en la transmisión y otros dos filtros enfasados para discriminar las interferencías en la recepción. (total cuatro cavidades mecánicas).

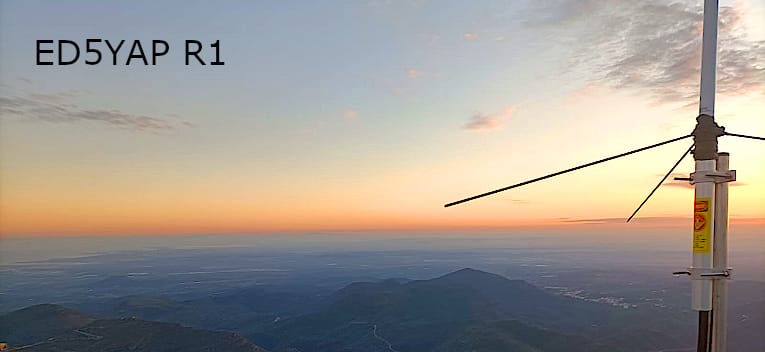

Este repetidor utiliza antenas independientes una para la recepción, una Diamond Tribanda (Compartida con el R U101)  en la parte más alta de la torre autosoportada (en la foto a la derecha)

y transmite con una antena bibanda Diamond X-200 ubicada en la parte más baja de la torre como se aprecia en la foto.

La potencia nominal del emisor son 25w, aunque con la atenuación de los filtros, rondará en 10 ó 15w.

Lleva la fuente de alimentación incorporada, por lo que su funcionamiento habitual es a 220v, pero también dispone de entrada a 12v, que nosotros utilizamos para la alimentación de emergencias a bateria.

Dispone de identificador de llamada en CW, desconectador remto mediante tonos DTMF y temporizador de transmisión con rearme automático.

Su anterior licencia fue EA5A, que con la nueva normativa, tuvimos que adaptar a la actual como ED5.

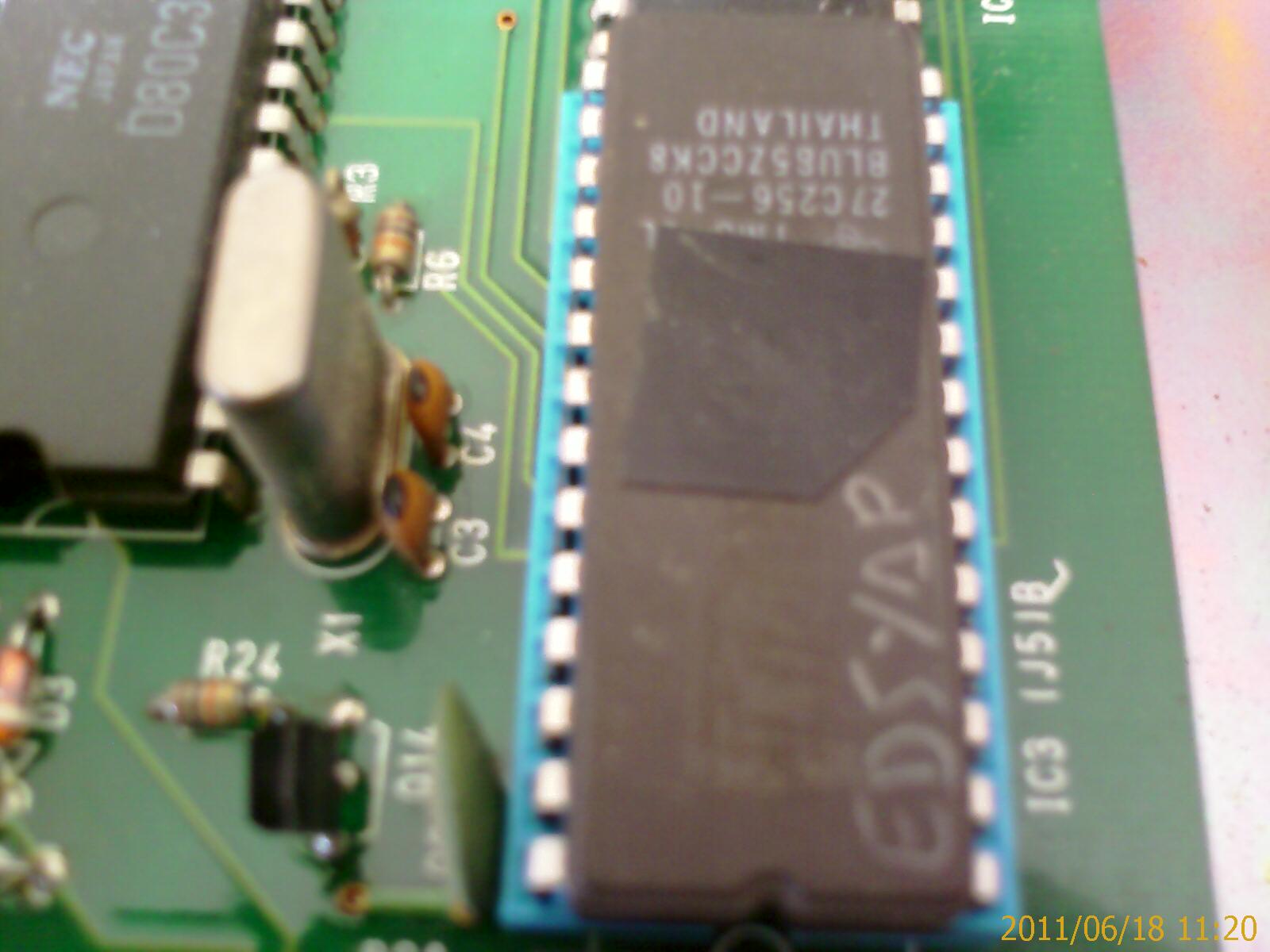

Detalle de la eprom, donde lleva grabado el identificativo de llamada en CW.

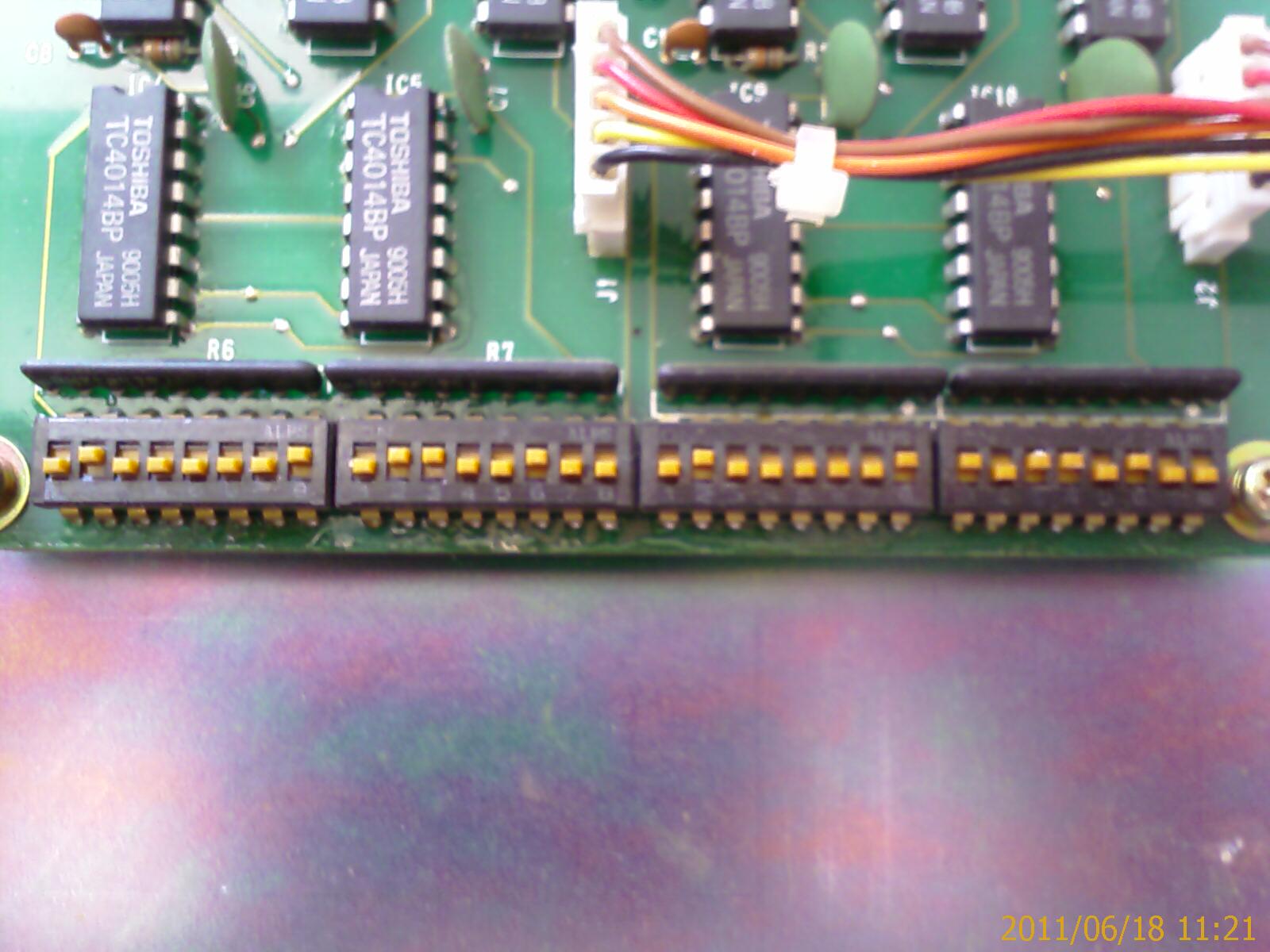

Detalle de las tiras de swiches, donde se le indican las frecuencias de Tx y Rx.

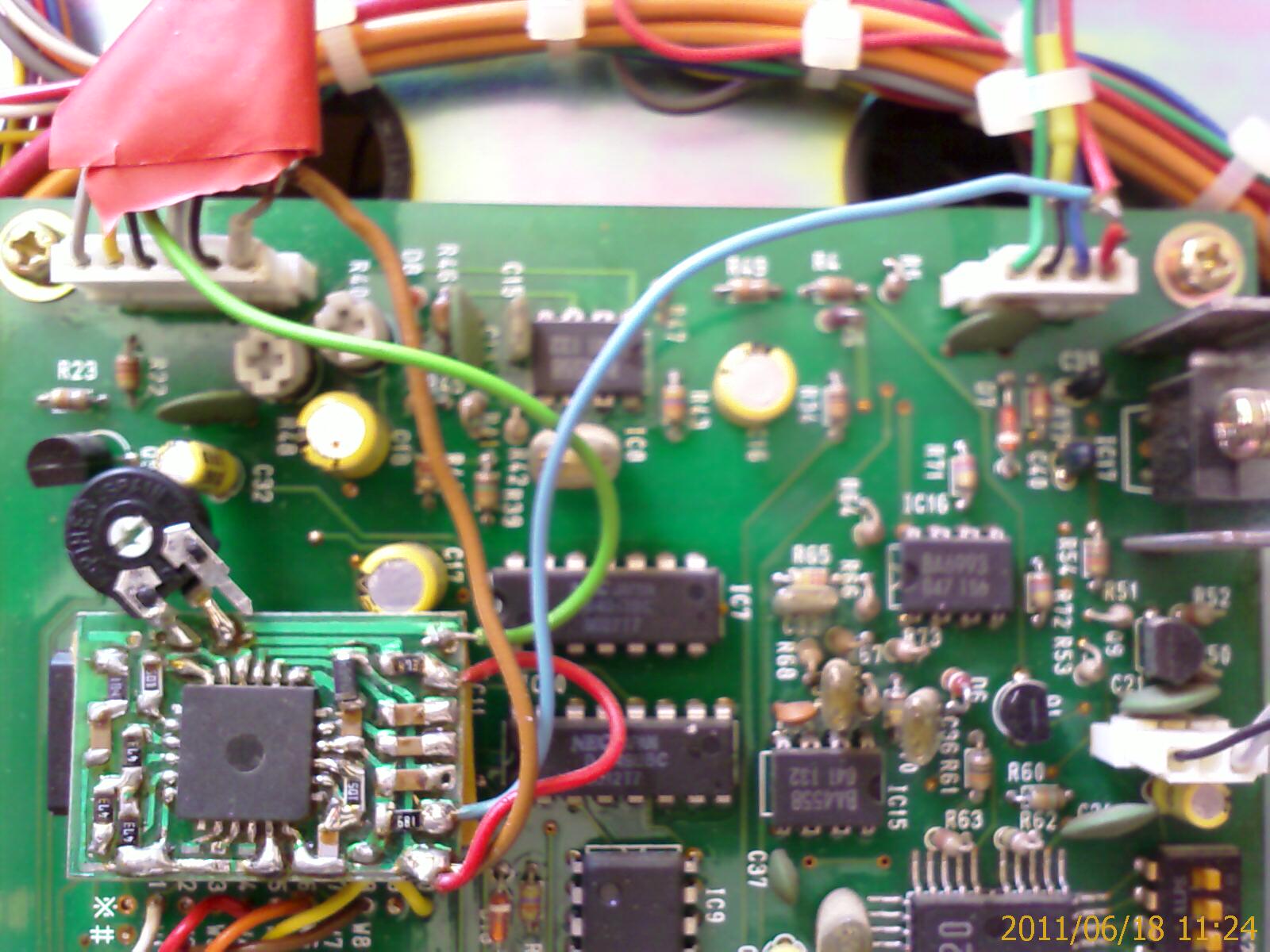

Detalle de la modificación para que siempre arranque con el tono conectado.
