ED5ZAB repetidores digitales

dSTAR, Dmr y Aprs

Este repetidor, es uno más del Area de repetidores del Alto del Pino (Serra-Valencia), a 716m de altitud, en la Sierra Calderona.

Con la nueva normativa, todos los repetidores digitales, los tenemos agrupados con un mismo indicativo. ED5ZAB

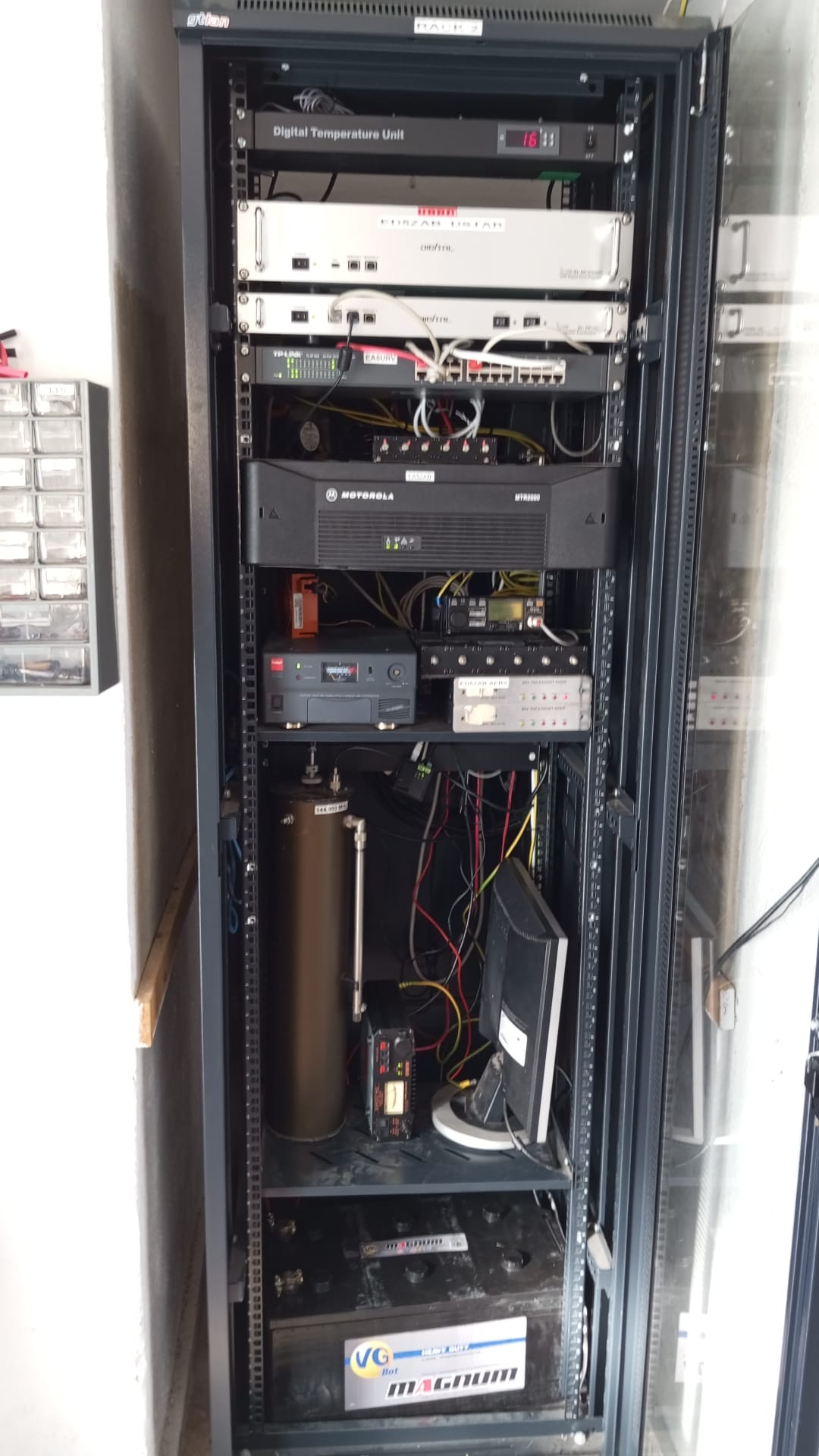

Este repetidor digital dStar de ICOM ID RP4000V que funciona en la banda de UHF recibe en 430.600 y transmite en 438.200, lo tenemos conectado a internet desde febrero del 2022 con una Raspberry pi, (pistar) y enlazado al reflector nacional REF.-018 de forma continuada, también con el indicativo ED5ZAB.

Tiene un modulo ICOM que hace de controladora que es el ID RP 2C, donde en un futuro, se le podría conectar a otros repetidores dStar de VHF y de SHF.

Como cualquier otro repetidor y está conectado a través de un duplexor mecánico de 6 cortes y a una sola antena  vertical tribanda Diamond X-5000 (roja) instalada el 29/08/2015 con cable NORDIX, que se encuentra ubicada en la parte superior, en lo más alto de la torre autosoportada de la instalación.



También tenemos con el mismo indicativo un digipeater de APRS con otra Raspberry pi, que retransmite los paquetes a través de una TNC MFJ a 1200baudios en 144.800 FM, también con unas cavidades conectadas a una antena Diamond X-50 instalada el 24/08/2015 con cable RG213

Y también compartiendo indicativo ED5ZAB,  tenemos un repetidor con el sistema digital DMR marca HYTERA, programado con la frecuencia de recepción en 430.825 y con la transmision en 438.425 Mhz en UHF, también equipado con un duplexor-cavidad PROCOM de 6 cortes y un filtro también de PROCOM, conectado a otra antena tribanda Diamond X-5000, con cable CEFLEX desde el 11/03/2020.
