ED5YAJ repetidores analógicos UHF/UHF

IC-FR4100 / ICOM HOME MADE

RACK 1 Repetidores analógicos

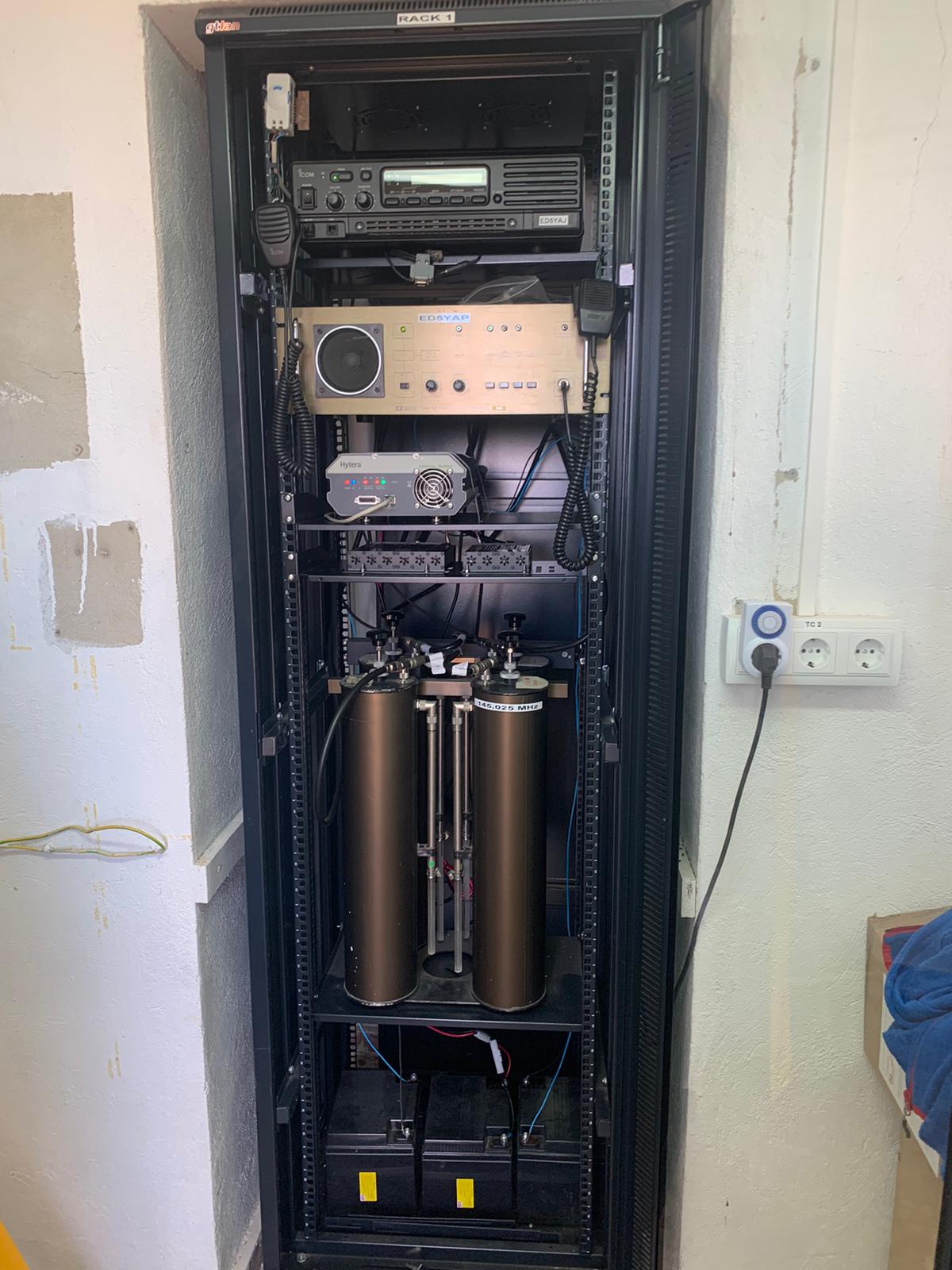

Esta en el Rack 1 con los 3 repetidores analógicos.

RU-101 Analógico

Esta estación repetidora, es un RU-101 de UHF, que recibe en 431.825 mhz (con el tono 88.5) y emite en 439.425 mhz, se encuentra ubicado en el Alto del Pino en el termino municipal de Serra a 716 m de altitud, en la Sierra Calderona en el locator IM99tq.

Este repetidor esta linkado a Internet, con su indicativo ED5YAJ-R a traves de la aplicacion ECHOLINK con una Raspberry pi desde el 13 de Mayo del 2022.

Utiliza un duplexor con 6 cavidades mecánicas para filtrar transmisión de la recepción, conectado a una antena Diamond X-50.

La potencia nominal del emisor son 25w, lleva una fuente de alimentación incorporada, por lo que su funcionamiento habitual es a 220v, pero también dispone de entrada a 12v, que nosotros utilizamos para la alimentación de emergencias a bateria.

Dispone de identificador de llamada en CW, desconectador remto mediante tonos DTMF, temporizador de transmisión con rearme automático y cargador inteligente de baterias.

1200 FM analógico

El equipo esta compuesto de dos equipos de  ICOM de movil  para la banda de 1200mHz, unidos por una tarjeta controladora REL05 y conectados a una cavidad resonante dentro de una caja contenedor, tipo rack de 19"

Utiliza un duplexor con 6 cavidades mecánicas para filtrar 3 en transmisión 3 de la recepción, conectado a una antena Diamond X-5000 (modificada a 6dbs).

La potencia nominal del emisor son 10w, lleva una fuente de alimentación exterior TRQ 5/7A, por lo que su funcionamiento habitual es a 220v, como realmente funciona a 12v, nosotros lo tenemos conectado para la alimentación de emergencias con una bateria de gel de respaldo.

Dispone de identificador de llamada en CW, desconectador remto mediante tonos DTMF, temporizador de transmisión con rearme automático.

Es una ampliación del repetidor analógico de UHF RU-101, autorizada desde el 25/07/25

Mecanizado en una caja de un servidor de informática de 19"

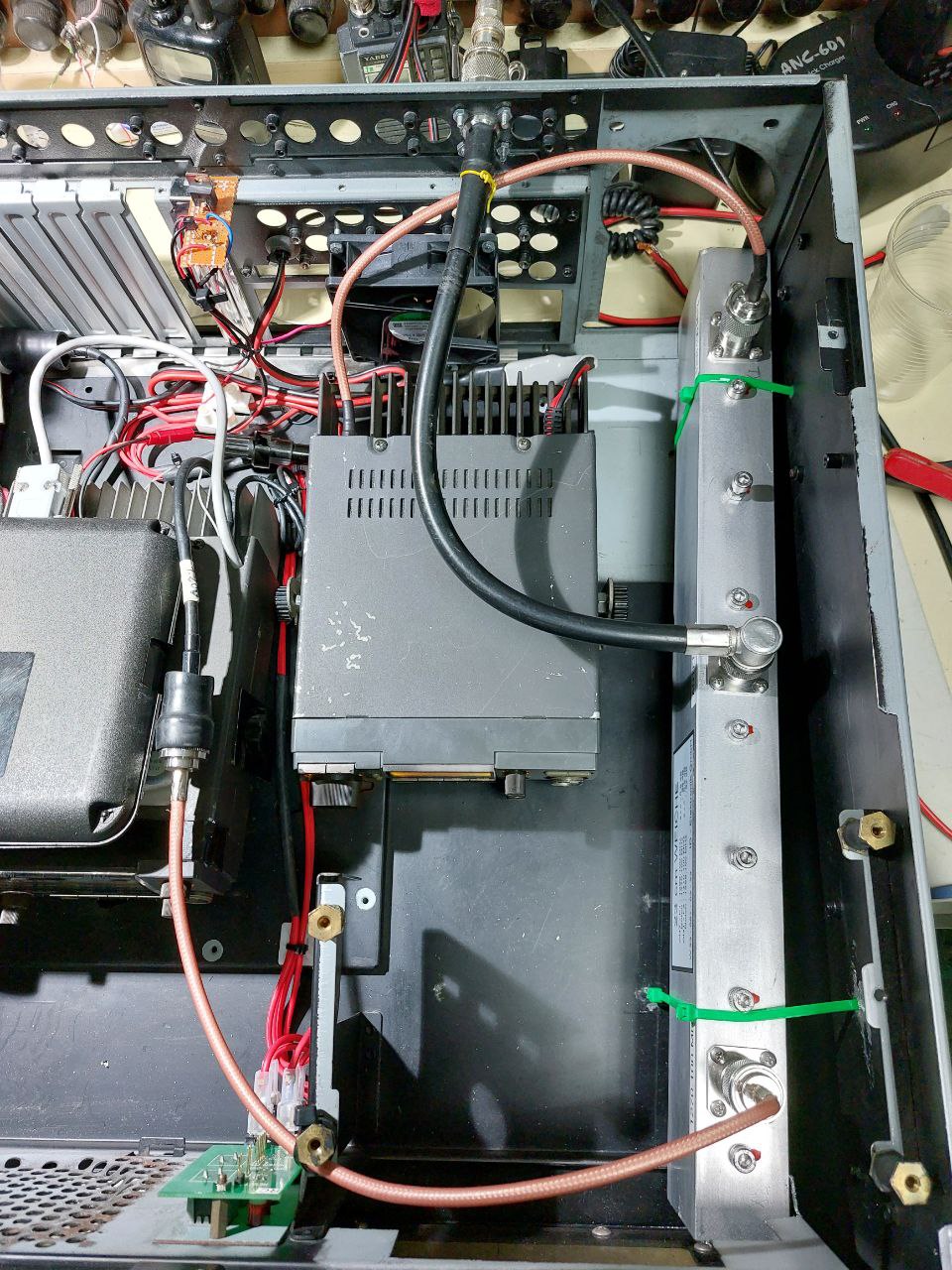

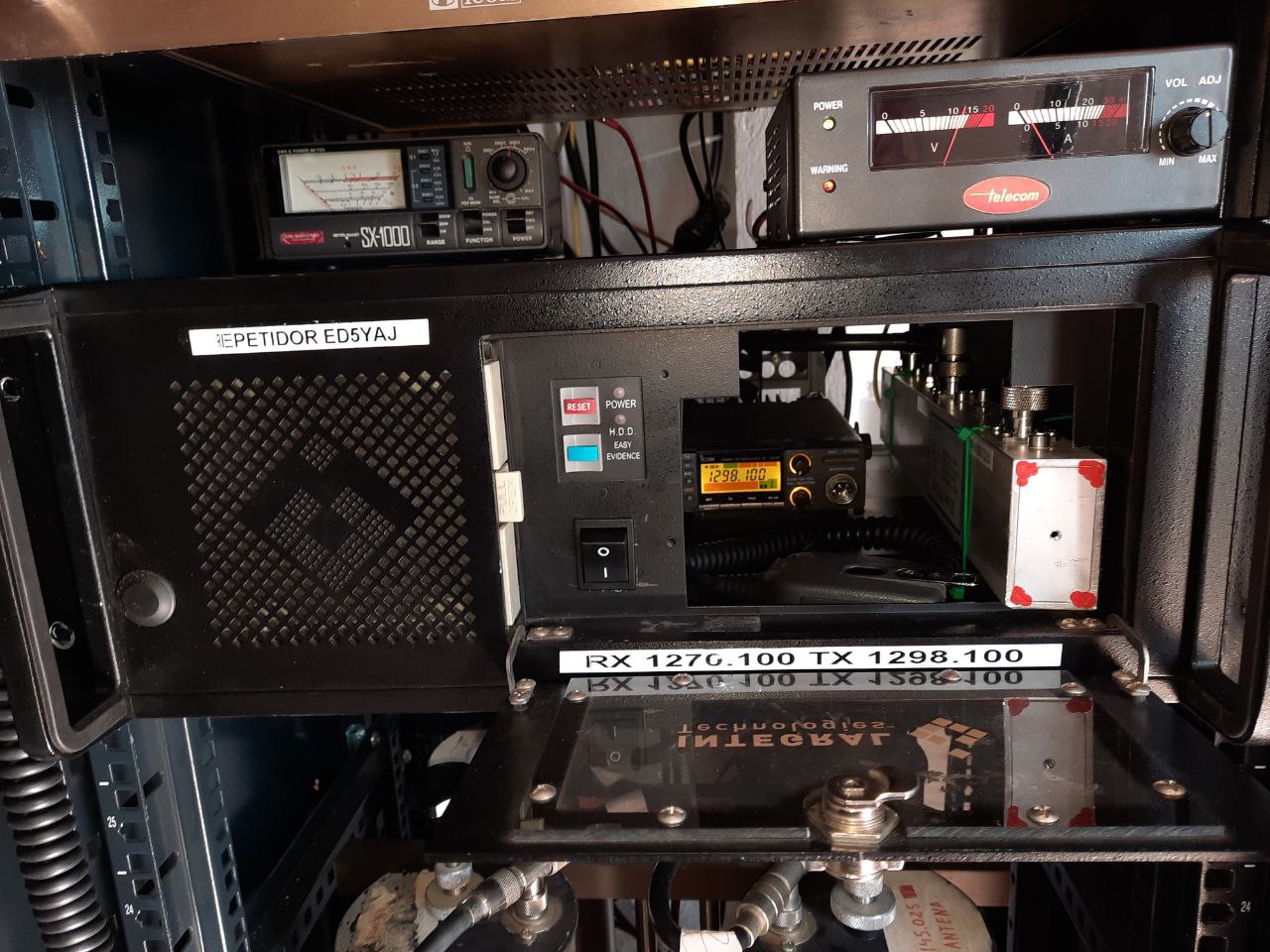

Detalle de la caja abierta por el frontal, donde se aprecia el equipo de tx ICOM IC-1201 y a su derecha la cavidad resonante.

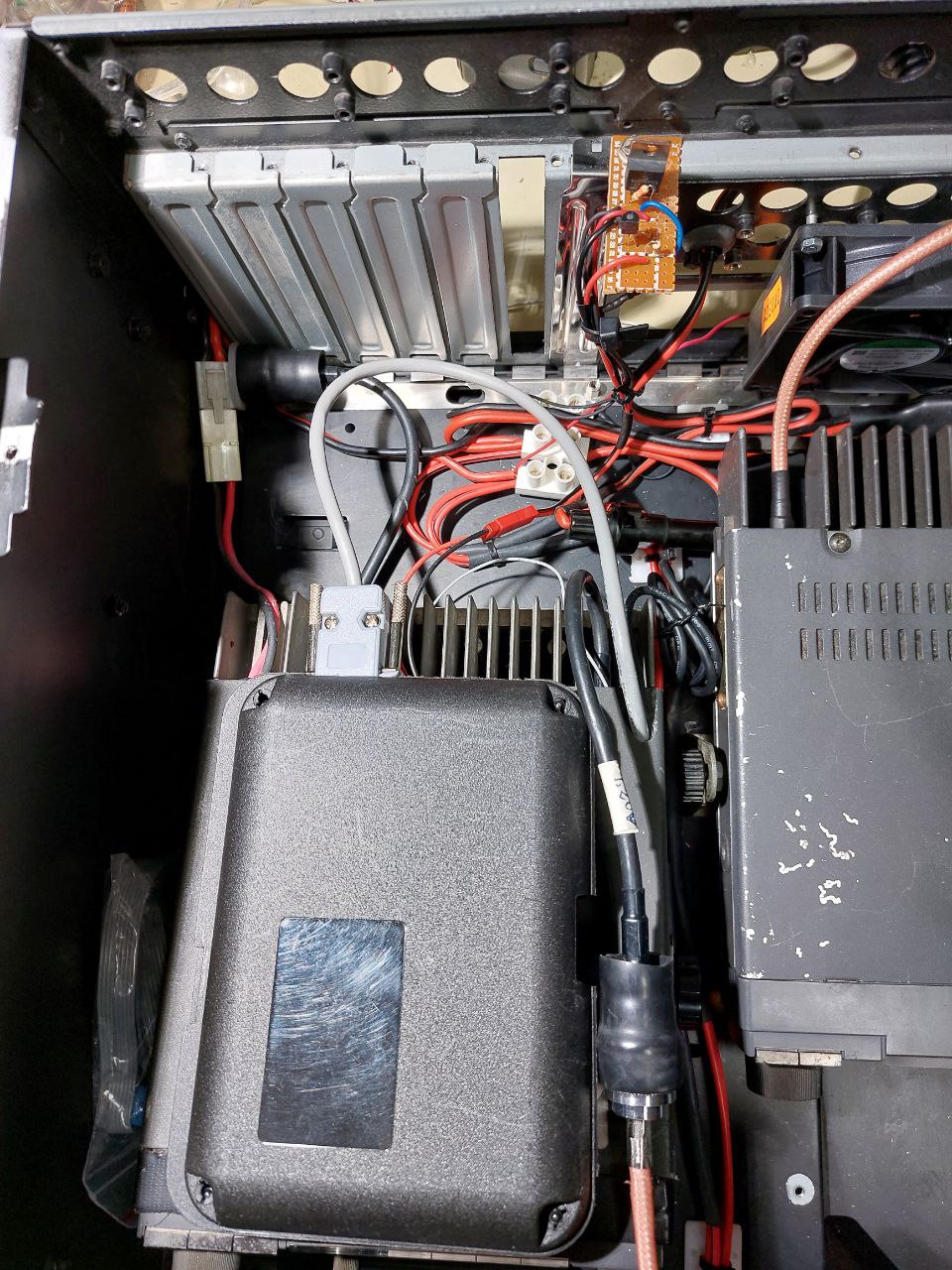

En esta imagen, se aprecia el equipo de recepción, un bibanda ICOM IC-2500E (432/1200) y sobre el la controladora REL05 del repetidor, la encargada del tx/rx y de los comandos por DTMF.
